Термопреобразователи группы 0 - погружаемые
Назначение
Термопреобразователи группы 0 предназначены для измерения температуры окружающей среды, жидких, газообразных и сыпучих химически неагрессивных сред, а также поверхности твердых тел в различных отраслях промышленности
Основные технические характеристики
- Классы допуска - А, В, С (для ТС), 1, 2 (для ТП)
- Схема соединения ЧЭ - двух-, трех-, четырехпроводная
- Тип ЧЭ - ТСМ (50М, 100М), ТСП (50П, 100П, Pt100, Pt500, Pt1000, Pt2000, Pt10000), ТХА (К), ТХК (L)
- Материал защитной арматуры - нержавеющая сталь 12Х18Н10Т
- Степень защиты от воздействия пыли и воды - IP54
- Конструкция термопреобразователей - неразборная
- Сопротивление изоляции - не менее 100 МОм
Модификации ТП
|
Модификация
|
Технические параметры
|
|

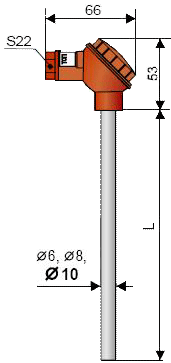

001
|
|
Параметр
|
Тип
|
Значение
|
|
Рабочий диапазон измеряемых температур, °С
|
ТСМ
|
-50...180
|
|
ТСП
|
-50...500
|
|
ТХК
|
-50...600
|
|
ТХА
|
-50...800
|
|
Условное давление измеряемой среды, МПа, не более
|
-
|
10
|
|
Показатель тепловой инерции, с, не более
|
-
|
15...45
|
|
|
|
002
|
- Штуцер - подвижный или не подвижный (уточняется при заказе)
|
Параметр
|
Тип
|
Значение
|
|
Рабочий диапазон измеряемых температур, °С
|
ТСМ
|
-50...180
|
|
ТСП
|
-50...500
|
|
ТХК
|
-50...600
|
|
ТХА
|
-50...800
|
|
Условное давление измеряемой среды, МПа, не более
|
-
|
10
|
|
Показатель тепловой инерции, с, не более
|
-
|
15...45
|
|
|
|

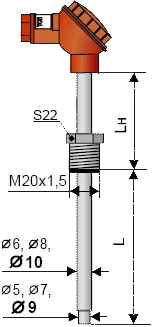

003
|
- В ТП подгруппы 003 используются медные чувствительные элементы на алюминиевых каркасах, что обеспечивает малые показатели тепловой инерции
- Рабочая часть ТП имеет проточку по высоте ЧЭ для уменьшения показателя тепловой инерции
- Штуцер - подвижный или не подвижный (уточняется при заказе)
|
Параметр
|
Тип
|
Значение
|
|
Рабочий диапазон измеряемых температур, °С
|
ТСМ
|
-50...180
|
|
Условное давление измеряемой среды, МПа, не более
|
-
|
0,5
|
|
Показатель тепловой инерции, с, не более
|
-
|
8
|
|
|
|

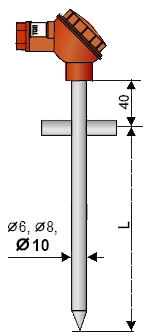

004
|
- ТП аналогичны модификации 001, но дополнительно имеют ручку для их извлечения, например, из компоста, грунта, а также заостренное окончание рабочей части
|
Параметр
|
Тип
|
Значение
|
|
Рабочий диапазон измеряемых температур, °С
|
ТСМ
|
-50...180
|
|
ТСП
|
-50...500
|
|
ТХК
|
-50...600
|
|
ТХА
|
-50...800
|
|
Условное давление измеряемой среды, МПа, не более
|
-
|
10
|
|
Показатель тепловой инерции, с, не более
|
-
|
15...45
|
|
|
|
Изготавливаем ТП в нестандартной арматуре!
|
