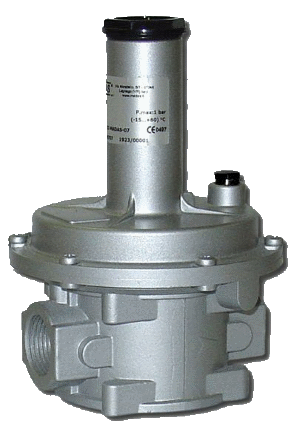

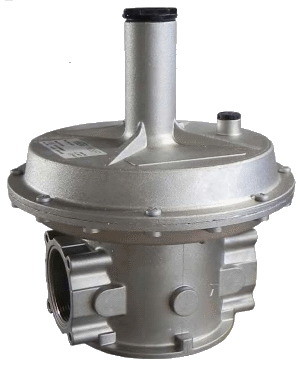

Предохранительно-сбросной клапан (ПСК) MVS/1, MVSP/1, MADAS, Украина

Предохранительно-сбросной клапан (ПСК) MVS/1, MVSP/1, MADAS

Предохранительно-сбросной клапан (ПСК) MVS/1, MVSP/1, MVSL/1 предназначен для сброса небольшого объёма газа за регулятором в случае кратковременного повышения выходного давления сверх допустимого. Использование ПСК позволяет избежать несанкционированного срабатывания предохранительно-запорного клапана (ПЗК) и минимизировать последствия от аварийных остановок оборудования.

Для проведения регламентных работ ПСК модели MVSL/1 снабжены рукояткой принудительного открытия.

Выбор ПСК осуществляется в соответствии с пропускной способностью. Обычно ПСК настраивается на среднее значение между уставками регулятора и ПЗК при наличии последнего.

Технические данные

Рабочая среда: природный газ, метан, сжиженный газ (газовая фаза), биогаз*, коксовый газ*, воздух и др.

Присоединение: муфтовое DN8 ÷ DN50, фланцевое DN25 ÷ DN50 (фланец стандарта PN16)

Температура окружающей среды: – 30 + 60 °С

Максимальное рабочее давление: 1 bar - 1,5 bar - 2,5 bar - 6 bar (см. этикетку)

Степень защиты: IP 65

* ПСК для биогаза и коксового газа, в зависимости от агрессивности их состава, могут изготавливаться с защитным катафорезным покрытием корпуса, некоторыми конструкционными деталями из нержавеющей стали вместо латунных, рабочей и защитной мембранами из FKM (Viton) вместо NBR. При этом цена увеличивается на 5 - 35%.

Присоединение муфтовое

Присоединение	Настройка срабатывания, mbar	Pmax	Цена, Евро с НДС	Присоединение	Настройка срабатывания, mbar	Pmax	Цена, Евро с НДС
DN 8	40 - 90	1	30,40	DN 20 - DN 25	16 - 37	1	58,90
	80 - 150		30,40		30 - 110		58,90
	100 - 360		30,40		100 -160		58,90
	280 - 500		31,35		140 - 215		58,90
DN 15 compact	18 - 70		42,75		215 - 500		65,55
	30 - 120		42,75		200 - 1000*	1,5	80,75
	70 - 260		42,75		700 - 2100*	2,5	82,65
DN 20 compact	18 - 80		47,50	DN 32 - DN 40	30 - 110	1	101,65
	40 - 160		47,50		110 - 170		101,65
	100 - 300		47,50		160 - 300*		119,70
	50 - 450		52,25		260 - 500*		118,70
DN 25 compact	18 - 80		47,50	DN 50	20 - 50		158,65
	40 - 160		47,50		35 - 135		158,65
	100 - 300		47,50		110 - 200		158,65
	50 - 450		52,25		200 - 400*		189,05
DN 20 - DN 25	0,3 - 6,0 bar	6	148,20		320 - 500*		189,05

* Усиленная мембрана

Присоединение фланцевое

Присоединение	Настройка срабатывания, mbar	Pmax	Цена, Евро с НДС	Присоединение	Настройка срабатывания, mbar	Pmax	Цена, Евро с НДС
DN 25	0,3 - 6,0 bar	6	205,20	DN 40	20 - 50	1	146,30
DN 25	16 - 37	1	115,90		35 - 135		146,30
	30 - 110		115,90		110 - 200		146,30
	100 - 160		115,90		200 - 400*		164,35
	140 - 215		115,90		320 - 500*		164,35
	215 - 500		122,55	DN 50	20 - 50		206,15
	500 - 1000*	1,5	137,75		35 - 135		206,15
	700 - 2100*	2,5	139,65		110 - 200		206,15
DN 32	20 - 50	1	146,30		200 - 400*		236,55
	35 - 135		146,30		320 - 500*		236,55
	110 - 200		146,30
	200 - 400*		164,35
	320 - 500*		164,35

* Усиленная мембрана

Паспорт на ПСК MVS/1, MVSP/1

Подробную информацию о предохранительно сбросных клапанах MVS/1, MVSP/1 Вы можете найти на сайтах нашего партнера https://armakip.com.ua или https://armakip.kiev.ua или https://armakip.net.ua
