Термопреобразователи группы 1 - погружаемые с кабельными выводами
Назначение
Термопреобразователи группы 1 предназначены для измерения температуры окружающей среды, жидких, газообразных и сыпучих химически неагрессивных сред, а также поверхности твердых тел в различных отраслях
Основные технические характеристики
- Классы допуска - А, В, С (для ТС), 1, 2 (для ТП)
- Схема соединения ЧЭ - двух-, трех-, четырехпроводная
- Тип ЧЭ - ТСМ (50М, 100М), ТСП (50П, 100П, Pt100, Pt500, Pt1000, Pt2000, Pt10000), ТХА (К), ТХК (L)
- Материал защитной арматуры - сталь 12Х18Н10Т
- Степень защиты от воздействия пыли и воды - IP54
- Конструкция термопреобразователей - неразборная
- Сопротивление изоляции - не менее 100 МОм
Модификации ТП
|
Модификация
|
Технические параметры
|
|

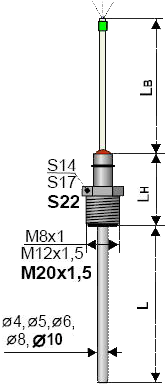

101
|
- Штуцер - подвижный или не подвижный (уточняется при заказе)
|
Параметр
|
Тип
|
Значение
|
|
Рабочий диапазон измеряемых температур, °С
|
ТСМ
|
-50...180
|
|
ТСП
|
-50...270
|
|
ТХК
|
-50...270
|
|
ТХА
|
-50...270
|
|
Условное давление измеряемой среды, МПа, не более
|
-
|
10
|
|
Показатель тепловой инерции, с, не более
|
-
|
15...45
|
|
|
|

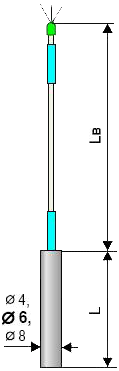

102
|
- В качестве монтажной части ТП подгруппы 102 может использоваться тонкостенная сталь, медь или латунь для увеличения быстродействия
|
Параметр
|
Тип
|
Значение
|
|
Рабочий диапазон измеряемых температур, °С
|
ТСМ
|
-50...180
|
|
ТСП
|
-50...270
|
|
ТХК
|
-50...270
|
|
ТХА
|
-50...270
|
|
Условное давление измеряемой среды, МПа, не более
|
-
|
10
|
|
Показатель тепловой инерции, с, не более
|
-
|
15...45
|
|
|
|

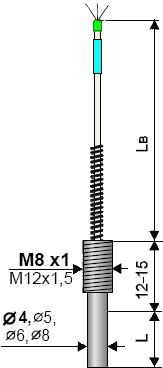

103
|
- В качестве монтажной части ТП подгруппы 103 может использоваться тонкостенная сталь, медь или латунь для увеличения быстродействия
|
Параметр
|
Тип
|
Значение
|
|
Рабочий диапазон измеряемых температур, °С
|
ТСМ
|
-50...180
|
|
Условное давление измеряемой среды, МПа, не более
|
-
|
0,5
|
|
Показатель тепловой инерции, с, не более
|
-
|
8
|
|
|
|

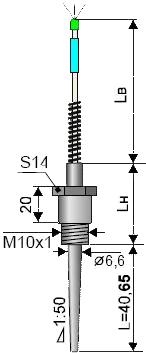

104
|
- ТП подгруппы 104 предназначены для измерения температуры металла рабочей зоны термопластавтоматов (типа "KUASY")
- Вся конструкция датчика является цельной, без сварных соединений
|
Параметр
|
Тип
|
Значение
|
|
Рабочий диапазон измеряемых температур, °С
|
ТСМ
|
-50...180
|
|
ТСП
|
-50...270
|
|
ТХК
|
-50...270
|
|
ТХА
|
-50...270
|
|
Условное давление измеряемой среды, МПа, не более
|
-
|
10
|
|
Показатель тепловой инерции, с, не более
|
-
|
15...45
|
|
|
|

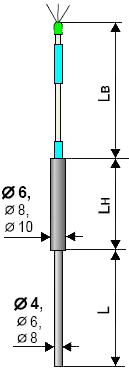

105
|
|
Параметр
|
Тип
|
Значение
|
|
Рабочий диапазон измеряемых температур, °С
|
ТСМ
|
-50...180
|
|
ТСП
|
-50...270
|
|
ТХК
|
-50...270
|
|
ТХА
|
-50...270
|
|
Показатель тепловой инерции, с, не более
|
-
|
5...25
|
|
|
|

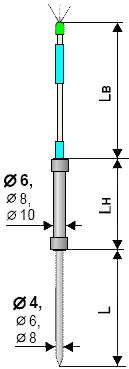

106
|
|
Параметр
|
Тип
|
Значение
|
|
Рабочий диапазон измеряемых температур, °С
|
ТСМ
|
-50...180
|
|
ТСП
|
-50...270
|
|
ТХК
|
-50...270
|
|
ТХА
|
-50...270
|
|
Показатель тепловой инерции, с, не более
|
-
|
5...25
|
|
|
|

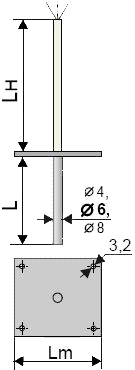

107
|
|
Параметр
|
Тип
|
Значение
|
|
Рабочий диапазон измеряемых температур, °С
|
ТСМ
|
-50...180
|
|
ТСП
|
-50...270
|
|
ТХК
|
-50...270
|
|
ТХА
|
-50...270
|
|
Показатель тепловой инерции, с, не более
|
-
|
5...25
|
|
|
|
ПРАЙС-ЛИСТ НА ТЕРМОПРЕОБРАЗОВАТЕЛИ (СКАЧАТЬ)>>
Изготавливаем ТП в нестандартной арматуре!
|
